地源热泵供热系统

 地源热泵系统是一种利用地下浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调系统。地源热泵通过输入少量的高品位能源（如电能），实现低温位热能向高温位转移。地能分别在冬季作为热泵供暖的热源和夏季空调的冷源，即在冬季，把地能中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地能中去。热泵机组的能量流动是利用其所消耗的能量（如电能）将吸取的全部热能（即电能+吸收的热能）一起排输至高温热源。而其所耗能量的作用是使制冷剂氟里昂压缩至高温高压状态，从而达到吸收低温热源中热能的作用。通常地源热泵消耗1kW的能量，用户可以得到4kW以上的热量或冷量。目前，地源热泵已成功利用地下水、江河湖水、水库水、海水、城市中水、工业尾水、坑道水等各类水资源以及土壤源作为水源热泵的冷热源。

（1）、地表水热泵系统

封闭式地表水热泵系统适用于地表水资源丰富或者人工水景水量较大的地方，利用地表江、河、湖或人工水景中的水来提供冷热源。前提条件是水有一定的深度，地表水与地温有热交换。

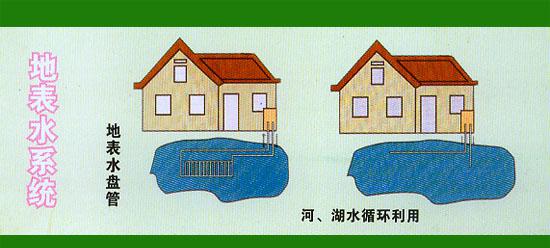

地表水热泵循环系统示意图

（2）、地下水源热泵系统

地下水源热泵中央空调系统是利用地下浅层地下水地热资源，既制冷又制热，还可以提供生活热水的空调系统。它不需要锅炉和冷却塔，但要求有一定数量的深井，提供一定量的地下水。

抽取的地下水通过一个完全密闭的金属管路系统和热泵机组进行热交换，将水中的能量提取出来，然后又将水原样灌回地下，不消耗水，也不污染水。

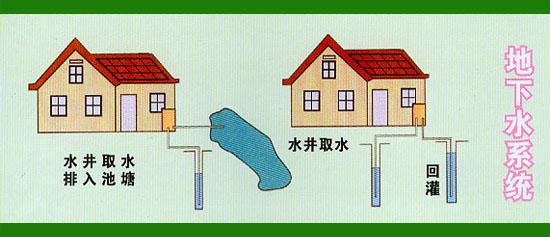

地下水源热泵循环系统示意图

（3）、地埋管热泵系统

地埋管热泵系统（地下耦合热泵系统）是利用地下岩土中热量的闭路循环的地源热泵系统，通常称为地埋管热泵系统。地埋管系统无需打井，而是将水循环的管路埋入30-100米深的地下。通过管内换热介质的循环将地下土壤温度提取出来，以满足热泵机组制冷制热的需要。

地埋管热泵循环系统示意图
