发热电缆地板采暖系统

1.发热电缆地板采暖基本原理

发热电缆低温辐射供暖系统是以电力为能源，发热电缆为发热体，将几乎100%的电能装换为热能，以建筑物内部地面作为散热面，通过辐射和对流的方式加热周围空气及物体（人、家具），其中辐射热大约占总散热量的50%，保障建筑物的室温达到舒适要求。

2、发热电缆地板采暖工艺流程图

电源线路 ——> 变压器——>低压配电装置——>分户电度表（实现热计量）——>温控器（调节、控制）——> 发热电缆——>加热地板（实现散热）

3、发热电缆地板采暖安装示意图

(有防水层)安装示意图                                          （无防水层）安装示意图

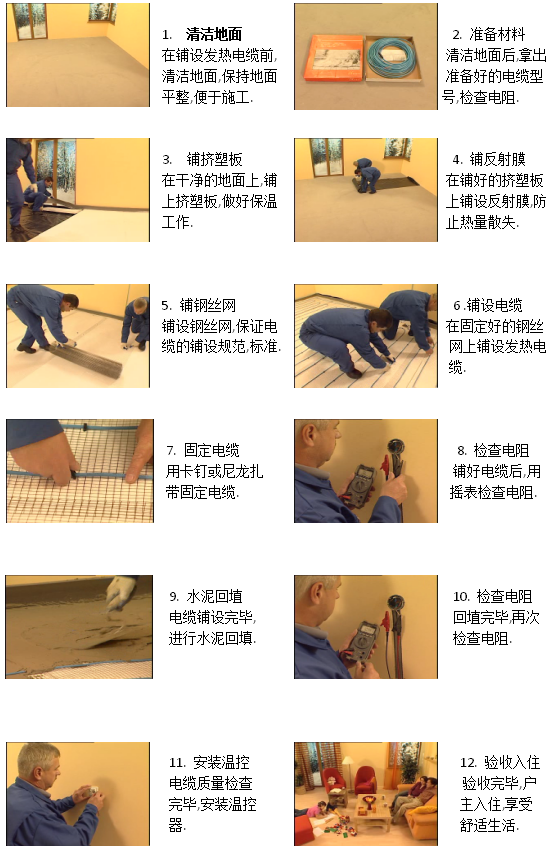

4、发热电缆地板采暖施工流程图
